반도체 8대 공정 중 두번째 과정인 산화 공정 단계에 대해 설명드리도록 하겠습니다.
산화공정
산화 공정은 실리콘 웨이퍼 표면에 산화막을 형성하는 공정입니다.
이 산화막은 반도체 소자를 보호하며 전기적으로 분리하는 역할을 합니다.
산화공정은 아래 6가지 단계를 거치게 됩니다.
1. 클리닝 (Cleaning)
산화 공정이 시작되기 전에 웨이퍼 표면을 깨끗하게 세정하는 단계입니다.
이 단계에서는 먼지, 오염 물질, 기타 불순물을 제거하여 웨이퍼 표면을 완전히 깨끗하게 합니다.
2. 산화 공정 시작 (Oxidation Process Start)
웨이퍼는 산화로 이동하여 산소와 함께 높은 온도에서 처리됩니다.
이때 산소화 웨이퍼 표면이 반응하여 산화막을 형성하게 됩니다.
3. 산화막 성장 (Growth of Oxide Layer)
산소와 반응하여 생성된 산화막은 웨이퍼 표면에서 지속적인 성장을 하게 됩니다.
이 단계에서 산화막의 두께를 정밀하게 조절하여 원하는 특성을 얻을 수 있게 됩니다.
4. 온도와 시간 조절 (Temperature and Time Control)
산화막의 두께와 특성은 처리 온도와 시간을 조절하여 정밀하게 조절됩니다.
이 단계를 통해 산화막의 품질을 향상시키소, 반도체 소자의 성능을 최적화하게 되는 것이죠.
5. 측정 및 품질 검사 (Measurement and Quality Inspection)
산화막 형성이 완료되면 측정 도구를 사용하여 산화막의 두께와 특성을 측정 및 품질 검사를 시행합니다.
이 단계는 산화막이 제조 요구 사항을 충족하는지 확인하는 단계입니다.
6. 산화 공정 종료 (Oxidation Process End)
산화막 형성이 완료되면 산화 공정이 종료됩니다.
이 단계까지 완료 된 웨이퍼는 다음 단계로 전달되게 됩니다.

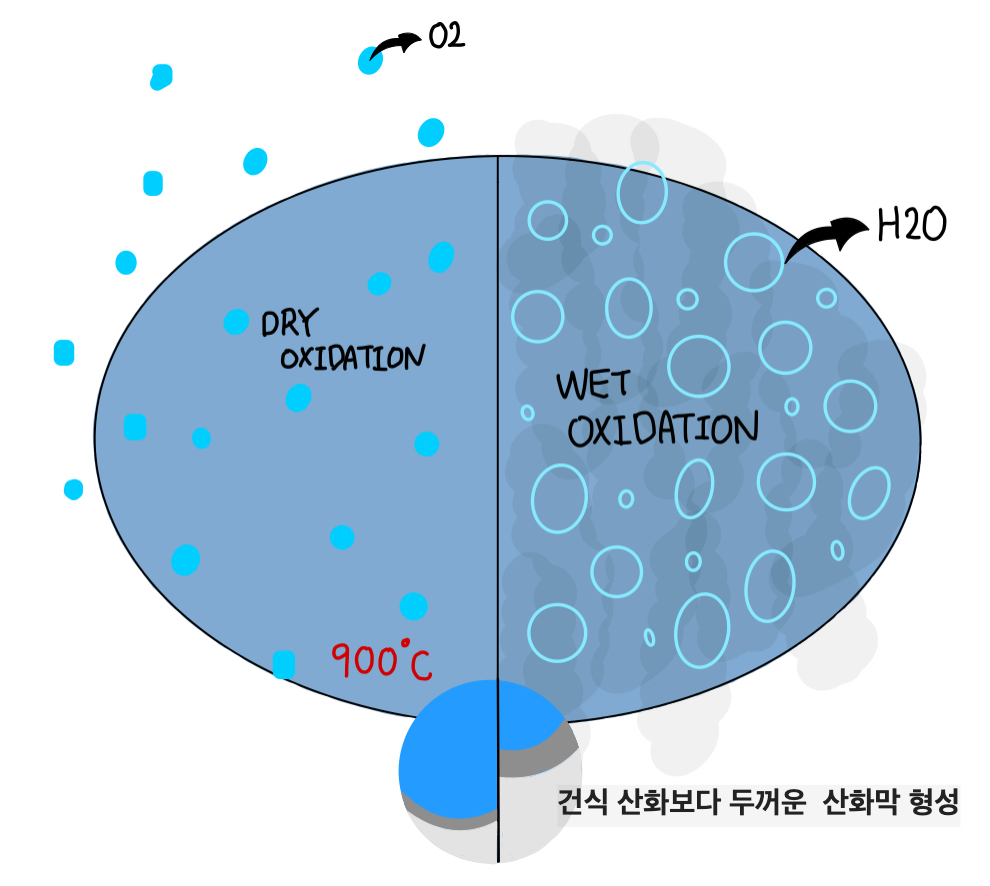

또한, 산화 공정 중에는 주로 두 가지 주요한 방법을 사용하게 되는데요,
바로 “건식 산화”와 “습식 산화” 입니다.
이 두 방법은 산화막을 형성하는 과정에서 다른 환경과 조건을 사용하게 됩니다.
그렇다면, 각각의 특징과 용도에 대해서 말씀드리도록 하겠습니다.
1. 건식 산화 (Dry Oxidation)
특징 : 건식 산화는 무기적인 산소 가스(O2) 환경에서 이루어지며, 고온에서 진행됩니다.
이 때, 온도는 섭씨 900도 이상에 달할 수 있다는 특징이 있습니다.
용도 : 건식 산화는 주로 게이트 이산화물(Gate Oxide)를 형성하는 데 사용됩니다.
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)와 같은 반도체 소자에서 사용되는데, 이것은 반도체 소자에서 게이트 이산화물인 소자의 스위칭 동작을 제어하는 데 중요한 역할을 합니다.
또한 이러한 환경에서 형성되는 산화막은 두께가 균일하고 품질이 높다는 장점이 있습니다.
건식 산화는 습식 산화에 비해 산화막 형성 속도가 느리다는 단점이 있지만, 형성된 산화막의 품질이 습식 산화에 비해 더 좋다는 장점이 있습니다.
2. 습식 산화 (Wet Oxidation)
특징 : 습식 산화는 물증기(H2O)나 산소와 물의 홉합물 (예:스팀)을 사용하여 진행됩니다.
그렇기 때문에 건식 산화에 비해 상대적으로 낮은 온도에서 사용 가능한 방법입니다.
용도 : 습식 산화는 건식 산화에 비해 두께가 더 두꺼울 수 있으며, 반도체 소자의 특정 응용에 맞게 사용됩니다.
예를 들어, 습식 산화는 비휘발성 메모리 제조나 일부 RF(Radio Frequency) 반도체 소자에서 사용이 됩니다.
습식 산화는 건식 산화에 비해 산화막 형성 속도가 빠르다는 장점이 있지만, 형성된 산화막의 품질이 건식 산화에 비해 좋지 않다는 단점이 있습니다.
즉, 정리해보자면
건식 산화는 게이트 이산화물과 같이 균일하고 미세한 산화막이 필요한 곳에서 주로 사용되고, 습식 산화는 두꺼운 산화막이 필요한 경우나 특별히 응용이 필요한 곳에서 사용됩니다.
이러한 과정을 거쳐 얻어진 산화막은 실리콘 웨이퍼를 보호하는 역할을 하기도 하고, 반도체 소자에서 절연제로 사용되기도 합니다.
이러한 산화공정이 반도체 제조 단계에서 중요한 역할을 하는 이유는
반도체 소자의 보호, 전기적 분리, 게이트 제어, 유전체 역할, 비휘발성 메모리 등 다양한 기능을 수행하기 때문입니다.
이렇게 산화막은 반도체 소자의 보호와 전기적 분리를 담당하며, 산화막 공정의 정밀한 제어를 통해 반도체 소자의 성능과 신뢰성에 영향을 미치게 됩니다.
